Mælipunktur (MPT)

@startuml !include /build/docs/_plantuml_styles/concept_name.iuml class "Mælipunktur\n<i>Maelipunktur (MPT)</i>" @enduml

Skilgreining

Skilgreining hugtaks

Mældur punktur í þrívíðu hnitakerfi.

Nánari lýsing

Mælipunktar í þrívíðu hnitakerfi sem notaðir eru í landeignaskrá Íslands. Mældir með ákveðnum aðferðum og hnitakerfum (ISN93 viðmiðunarrammi, ISH2004 hæðarkerfi).

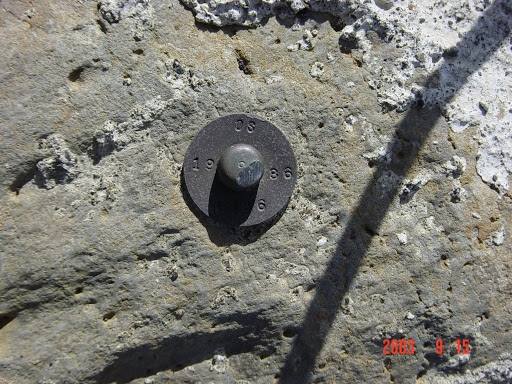

Fastmerki, boltamerki í klöpp

Fastmerki, boltamerki í klöpp.

Dæmi um framsetningu mælipunkta:

  • Hnitakerfi: Grunnstöðvakerfið með viðmiðunina ISN93

  • Hæðarkerfi: Landshæðarkerfi Íslands með viðmiðunina ISH2004

  • Fastmerki: VRS-Ísmar

  • Mælingaraðili: Verkís/SP

  • Verkefnisnúmer: 80117070

  • Mælitæki: Trimble 5800

Nr

Austurhnit

Norðurhnit

Hæð

Hlutur

Nákvæmni í plani

Nákvæmni í hæð

Dagsetning

1

376626.080

449734.236

74.546

L

0.011

0.019

2011-01-20

2

376620.555

449738.377

74.700

T

0.007

0.012

2011-01-20

3

376619.371

449739.304

74.763

T

0.011

0.019

2011-01-20

Kröfur

  • Dagsetning mælinga þarf alltaf að vera ljós.

  • Hnitakerfi mælinga þarf alltaf að koma fram.

  • Heimildar eða uppruna mælinga þarf alltaf að geta.

  • Aðferðafræði eða tækni við framkvæmd mælinga þarf að vera þekkt.

Virkni

  • Skila hniti (geometry) mælipunkts.

  • Skila reiknaðri meðalskekkju mælingar í austur- og norðurhnitum.

  • Skila reiknaðri meðalskekkju mælingar í hæðarhnitum.

  • Skila hniti í tilgreindu hnitakerfi (EPSG).

Staðlaðar upplýsingar

Heiti hugtaks

Maelipunktur

Skammstöfun hugtaks

MPT

Eigindi

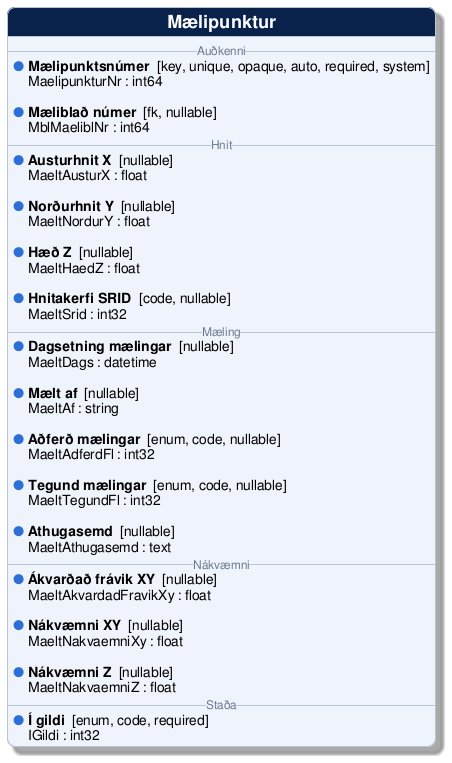

@startuml !include /build/docs/_plantuml_styles/concept_properties.iuml class "Mælipunktur" { -- <color:#6b7a90><size:12>Auðkenni</size></color> -- <color:$BULLET_COLOR>$BULLET_CHAR</color> **Mælipunktsnúmer** [key, unique, opaque, auto, required, system] <color:transparent>$BULLET_CHAR</color> MaelipunkturNr : int64 <color:$BULLET_COLOR>$BULLET_CHAR</color> **Mæliblað númer** [fk, nullable] <color:transparent>$BULLET_CHAR</color> MblMaeliblNr : int64 -- <color:#6b7a90><size:12>Hnit</size></color> -- <color:$BULLET_COLOR>$BULLET_CHAR</color> **Austurhnit X** [nullable] <color:transparent>$BULLET_CHAR</color> MaeltAusturX : float <color:$BULLET_COLOR>$BULLET_CHAR</color> **Norðurhnit Y** [nullable] <color:transparent>$BULLET_CHAR</color> MaeltNordurY : float <color:$BULLET_COLOR>$BULLET_CHAR</color> **Hæð Z** [nullable] <color:transparent>$BULLET_CHAR</color> MaeltHaedZ : float <color:$BULLET_COLOR>$BULLET_CHAR</color> **Hnitakerfi SRID** [code, nullable] <color:transparent>$BULLET_CHAR</color> MaeltSrid : int32 -- <color:#6b7a90><size:12>Mæling</size></color> -- <color:$BULLET_COLOR>$BULLET_CHAR</color> **Dagsetning mælingar** [nullable] <color:transparent>$BULLET_CHAR</color> MaeltDags : datetime <color:$BULLET_COLOR>$BULLET_CHAR</color> **Mælt af** [nullable] <color:transparent>$BULLET_CHAR</color> MaeltAf : string <color:$BULLET_COLOR>$BULLET_CHAR</color> **Aðferð mælingar** [enum, code, nullable] <color:transparent>$BULLET_CHAR</color> MaeltAdferdFl : int32 <color:$BULLET_COLOR>$BULLET_CHAR</color> **Tegund mælingar** [enum, code, nullable] <color:transparent>$BULLET_CHAR</color> MaeltTegundFl : int32 <color:$BULLET_COLOR>$BULLET_CHAR</color> **Athugasemd** [nullable] <color:transparent>$BULLET_CHAR</color> MaeltAthugasemd : text -- <color:#6b7a90><size:12>Nákvæmni</size></color> -- <color:$BULLET_COLOR>$BULLET_CHAR</color> **Ákvarðað frávik XY** [nullable] <color:transparent>$BULLET_CHAR</color> MaeltAkvardadFravikXy : float <color:$BULLET_COLOR>$BULLET_CHAR</color> **Nákvæmni XY** [nullable] <color:transparent>$BULLET_CHAR</color> MaeltNakvaemniXy : float <color:$BULLET_COLOR>$BULLET_CHAR</color> **Nákvæmni Z** [nullable] <color:transparent>$BULLET_CHAR</color> MaeltNakvaemniZ : float -- <color:#6b7a90><size:12>Staða</size></color> -- <color:$BULLET_COLOR>$BULLET_CHAR</color> **Í gildi** [enum, code, required] <color:transparent>$BULLET_CHAR</color> IGildi : int32 } @enduml

Mælipunktsnúmer

Skilgreining eigindis

Einkvæmt, upplýsingalaust auðkenni mælipunkts.

Nánari Lýsing

Aðallykill til að auðkenna mælipunkt á einkvæman hátt.

Staðlaðar upplýsingar

PK UNIQUE OPAQUE · VALUE · SYSTEM · REQUIRED AUTO

Heiti

MaelipunkturNr

Stuttnefni

Mptnr

Gagnatýpa

int64

Dæmi

1234

Hópur

Auðkenni

Varðreglur (guards)

Mælipunktsnúmer verður að vera hærra en 0. value > 0

Mæliblað númer

Skilgreining eigindis

Tengir mælipunkt við mæliblað/merkjalýsingu.

Nánari Lýsing

Tengir mælipunkt við upprunaskjal.

Staðlaðar upplýsingar

FK · VALUE · USER · OPTIONAL NULLABLE

Heiti

MblMaeliblNr

Gagnatýpa

int64

Dæmi

13579

Hópur

Auðkenni

Austurhnit X

Skilgreining eigindis

Austurhnit punkts.

Nánari Lýsing

Landfræðileg staðsetning á austur-vestur ás.

Staðlaðar upplýsingar

VALUE · USER · OPTIONAL NULLABLE

Heiti

MaeltAusturX

Stuttnefni

Mpt_X

Gagnatýpa

float

Dæmi

376626.080

Hópur

Hnit

Norðurhnit Y

Skilgreining eigindis

Norðurhnit punkts.

Nánari Lýsing

Landfræðileg staðsetning á norður-suður ás.

Staðlaðar upplýsingar

VALUE · USER · OPTIONAL NULLABLE

Heiti

MaeltNordurY

Stuttnefni

Mpt_Y

Gagnatýpa

float

Dæmi

449734.236

Hópur

Hnit

Hæð Z

Skilgreining eigindis

Hæðargildi í skilgreindu hæðarkerfi.

Nánari Lýsing

Hæðarstaðsetning mælipunkts.

Staðlaðar upplýsingar

VALUE · USER · OPTIONAL NULLABLE

Heiti

MaeltHaedZ

Stuttnefni

Mpt_Z

Gagnatýpa

float

Dæmi

74.546

Hópur

Hnit

Hnitakerfi SRID

Skilgreining eigindis

Auðkenni hnitakerfis (t.d. EPSG kóði).

Nánari Lýsing

Tilgreinir hvaða hnitakerfi er notað, svo ekki sé ruglað saman hnitum í ólíkum hnitakerfum.

Staðlaðar upplýsingar

CODE · USER · OPTIONAL NULLABLE

Heiti

MaeltSrid

Gagnatýpa

int32

Dæmi

3057

Hópur

Hnit

Dagsetning mælingar

Skilgreining eigindis

Dagsetning mælingar.

Nánari Lýsing

Skráir hvenær mæling fór fram.

Staðlaðar upplýsingar

VALUE · USER · OPTIONAL NULLABLE

Heiti

MaeltDags

Gagnatýpa

datetime

Dæmi

2011-01-20

Hópur

Mæling

Mælt af

Skilgreining eigindis

Hver framkvæmdi mælinguna.

Nánari Lýsing

Skráir nafn mælingamanns.

Staðlaðar upplýsingar

VALUE · USER · OPTIONAL NULLABLE

Heiti

MaeltAf

Stuttnefni

Mpt_Af

Gagnatýpa

string

Dæmi

Verkís

Hópur

Mæling

Varðreglur (guards)

Textareitur skal styðja fjöltyngdan texta og sérstafi.

Aðferð mælingar

Skilgreining eigindis

Með hvaða aðferð eða tækni mælt var.

Nánari Lýsing

Flokkar mæliaðferð, því mismunandi aðferðir geta gefið ólíkar niðurstöður. Dæmi: innslegin hnit af mæliblaði í ISN93, innslegin hnit af mæliblaði úr öðru hnitakerfi, eignamörk teiknuð eftir loftmynd eða korti.

Staðlaðar upplýsingar

CODE ENUM · USER · OPTIONAL NULLABLE

Heiti

MaeltAdferdFl

Gagnatýpa

int32

Dæmi

3

Hópur

Mæling

Tegund mælingar

Skilgreining eigindis

Tegund mælingar, innmæling eða útmæling.

Nánari Lýsing

Flokkar tegund mælingar.

Staðlaðar upplýsingar

CODE ENUM · USER · OPTIONAL NULLABLE

Heiti

MaeltTegundFl

Gagnatýpa

int32

Dæmi

2

Hópur

Mæling

Athugasemd

Skilgreining eigindis

Athugasemd sem fylgir mælingunni.

Nánari Lýsing

Frjálst textasvæði fyrir athugasemdir við mælingu.

Staðlaðar upplýsingar

VALUE · USER · OPTIONAL NULLABLE

Heiti

MaeltAthugasemd

Gagnatýpa

text

Dæmi

TODO

Hópur

Mæling

Varðreglur (guards)

Textareitur skal styðja fjöltyngdan texta og sérstafi.

Ákvarðað frávik XY

Skilgreining eigindis

Fyrir fram ákveðin skekkja í mælingum í plani, t.d. vegna stærðar hlutar.

Nánari Lýsing

Skráir fyrirfram ákvarðað fráviksmark.

Staðlaðar upplýsingar

VALUE · USER · OPTIONAL NULLABLE

Heiti

MaeltAkvardadFravikXy

Gagnatýpa

float

Dæmi

TODO

Hópur

Nákvæmni

Nákvæmni XY

Skilgreining eigindis

Mæld meðalskekkja mælingar í austur- og norðurhnitum.

Nánari Lýsing

Skráir nákvæmni láréttra hnita.

Staðlaðar upplýsingar

VALUE · USER · OPTIONAL NULLABLE

Heiti

MaeltNakvaemniXy

Gagnatýpa

float

Dæmi

0.011

Hópur

Nákvæmni

Nákvæmni Z

Skilgreining eigindis

Meðalskekkja í hæðarhnitum.

Nánari Lýsing

Skráir nákvæmni hæðarmælinga.

Staðlaðar upplýsingar

VALUE · USER · OPTIONAL NULLABLE

Heiti

MaeltNakvaemniZ

Gagnatýpa

float

Dæmi

0.019

Hópur

Nákvæmni

Í gildi

Skilgreining eigindis

Hvort mælipunktur sé enn í gildi: 1 = í gildi, 0 = ógilt, -1 = leyst af.

Nánari Lýsing

Tilgreinir stöðu mælipunkts. Punktur sem liggur á skikamörkum og er í gildi fær 1. Punktur sem er ekki lengur í gildi, t.d. af því hann var mældur upp á nýtt eða færður, fær 0. Ef fleiri punktar eru skráðir á sama hniti heldur nýjasti punkturinn gildinu 1 en eldri punktar á sama hniti fá -1.

Staðlaðar upplýsingar

CODE ENUM · USER · REQUIRED

Heiti

IGildi

Gagnatýpa

int32

Dæmi

1

Hópur

Staða

Varðreglur (guards)

Gildi verður að vera -1, 0 eða 1. value in [-1, 0, 1]

Vensl

Maelipunktur → Merkjalysing

Skilgreining vensla

Mælipunktur er skráður í merkjalýsingu sem geymir upprunagögn um mælinguna.

Tegund vensla: Tenging (Association)

Staðlaðar upplýsingar

Vensl (kind)

Tenging (Association)

Frá (source)

Landeignaskra::Maelipunktur 1..*
Mælipunktur

Til (target)

Landeignaskra::Merkjalysing 1
Merkjalýsing

Stefna (navigability)

Maelipunktur → Merkjalysing · Merkjalysing → Maelipunktur

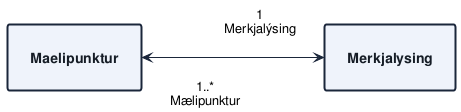

@startuml !include /build/docs/_plantuml_styles/relationship.iuml "Maelipunktur" "1..*\nMælipunktur" <----> "1\nMerkjalýsing" "Merkjalysing" @enduml

Útgáfa hugtakalíkans: 1.0.4 · Útgáfa hugtaks: 1.0.3
