SkikiAfmörkun (SKI_AFM)¶

Skilgreining¶

Skilgreining hugtaks

Afmörkun skika geymir landfræðilega skilgreiningu skika, hvort sem það eru áætluð merki/eignamörk eða grannfræðileg.

Nánari lýsing

Geymir landfræðilega skilgreiningu skika, hvort sem um er að ræða áætluð merki/eignamörk eða grannfræðilega afmörkun. Grannfræðilega afmarkaðir skikar eiga uppruna sinn í skikamörkum.

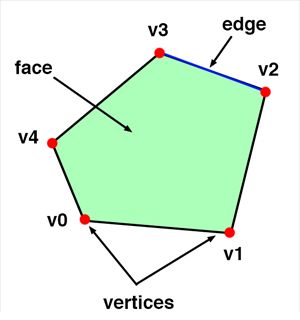

Grannfræði marghyrnings með hnútum, leggjum og fleti — Grannfræðileg afmörkun: hornmörk eru hnútar (e. vertices), merki eru leggir (e. edges) og skiki er flötur (e. face).¶

Kröfur

Það þarf að vera hægt að sjá allar afmarkanir skika á einum stað, í einni þekju, óháð uppruna.
Það þarf að vera hægt að geyma áætlaðar afmarkanir.

Staðlaðar upplýsingar


Heiti hugtaks	SkikiAfmorkun
Skammstöfun hugtaks	SKI_AFM

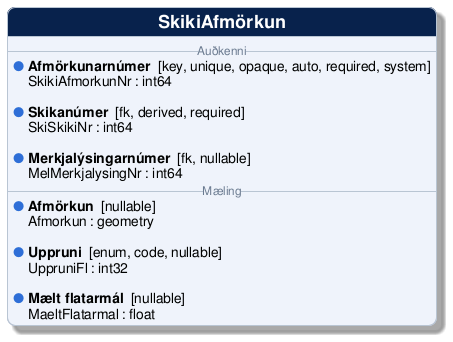

Eigindi¶

Afmörkunarnúmer¶

Skilgreining eigindis

Einkvæmt, upplýsingalaust auðkenni skikiafmörkunar.

Nánari Lýsing

Aðallykill til að auðkenna skikiafmörkun á einkvæman hátt.

Staðlaðar upplýsingar

PK UNIQUE OPAQUE · VALUE · SYSTEM · REQUIRED AUTO


Heiti	SkikiAfmorkunNr
Stuttnefni	Safmnr
Gagnatýpa	`int64`
Dæmi	4567
Hópur	Auðkenni
Varðreglur (guards)	Afmörkunarnúmer verður að vera hærra en 0. `value > 0`

Skikanúmer¶

Skilgreining eigindis

Skikanúmer sem afmörkunin tilheyrir.

Nánari Lýsing

Tengir afmörkun við skika.

Staðlaðar upplýsingar

FK · VALUE · USER DERIVED · REQUIRED


Heiti	SkiSkikiNr
Gagnatýpa	`int64`
Dæmi	9095
Hópur	Auðkenni
Varðreglur (guards)	Skikanúmer verður að vera hærra en 0. `value > 0`

Merkjalýsingarnúmer¶

Skilgreining eigindis

Tilvísun í tengda merkjalýsingu.

Nánari Lýsing

Tengir afmörkun við merkjalýsingu.

Staðlaðar upplýsingar

FK · VALUE · USER · OPTIONAL NULLABLE


Heiti	MelMerkjalysingNr
Gagnatýpa	`int64`
Dæmi	5152
Hópur	Auðkenni

Afmörkun¶

Skilgreining eigindis

Rúmfræðileg marglína (polygon) sem skilgreinir mörk skikans.

Nánari Lýsing

Geymir landfræðilega útlínu skikans.

Staðlaðar upplýsingar

VALUE · USER · OPTIONAL NULLABLE


Heiti	Afmorkun
Gagnatýpa	`geometry`
Dæmi	POLYGON ((534170.237 511299.448, 534363.744 511308.248, 516605.100 511126.904, 534193.221 511101.34, 534170.237 511299.448))
Hópur	Mæling

Uppruni¶

Skilgreining eigindis

Uppruni afmörkunar, t.d. stofnskjal, deiliskipulag, lóðablað/mæliblað, afstöðumynd eða óþekktur.

Nánari Lýsing

Gefur til kynna uppruna afmörkunargagna.

Staðlaðar upplýsingar

CODE ENUM · USER · OPTIONAL NULLABLE


Heiti	UppruniFl
Gagnatýpa	`int32`
Dæmi	5
Hópur	Mæling

Mælt flatarmál¶

Skilgreining eigindis

Flatarmál afmarkaðrar spildu.

Nánari Lýsing

Geymir mælt flatarmál skikans. Allar skikaafmarkanir hafa mælt flatarmál.

Staðlaðar upplýsingar

VALUE · USER · OPTIONAL NULLABLE


Heiti	MaeltFlatarmal
Gagnatýpa	`float`
Dæmi	45.00
Hópur	Mæling

Vensl¶

SkikiAfmorkun → Skiki¶

Skilgreining vensla

SkikiAfmörkun vísar í þann skika sem hún skilgreinir landfræðilega afmörkun fyrir.

Tegund vensla: Stefnutenging (Directed Association)

Staðlaðar upplýsingar


Vensl (kind)	`Stefnutenging` (Directed Association)
Frá (source)	Landeignaskra::SkikiAfmorkun `1` Afmörkun
Til (target)	Landeignaskra::Skiki `1` Skiki
Stefna (navigability)	SkikiAfmorkun → Skiki

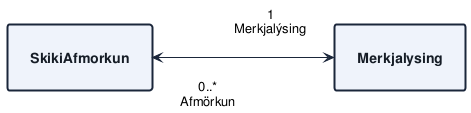

SkikiAfmorkun → Merkjalysing¶

Skilgreining vensla

SkikiAfmörkun er afleidd af merkjalýsingu sem skjalfestir mörk skikans.

Tegund vensla: Tenging (Association)

Staðlaðar upplýsingar


Vensl (kind)	`Tenging` (Association)
Frá (source)	Landeignaskra::SkikiAfmorkun `0..` Afmörkun*
Til (target)	Landeignaskra::Merkjalysing `1` Merkjalýsing
Stefna (navigability)	SkikiAfmorkun → Merkjalysing · Merkjalysing → SkikiAfmorkun
